Scurgere balcon si terasa Showertec STC-DC Profilitec | iesire verticala Ø 50-100 mm, suport reglabil, gratar inox – pentru placari pana la 20 mm

Descriere

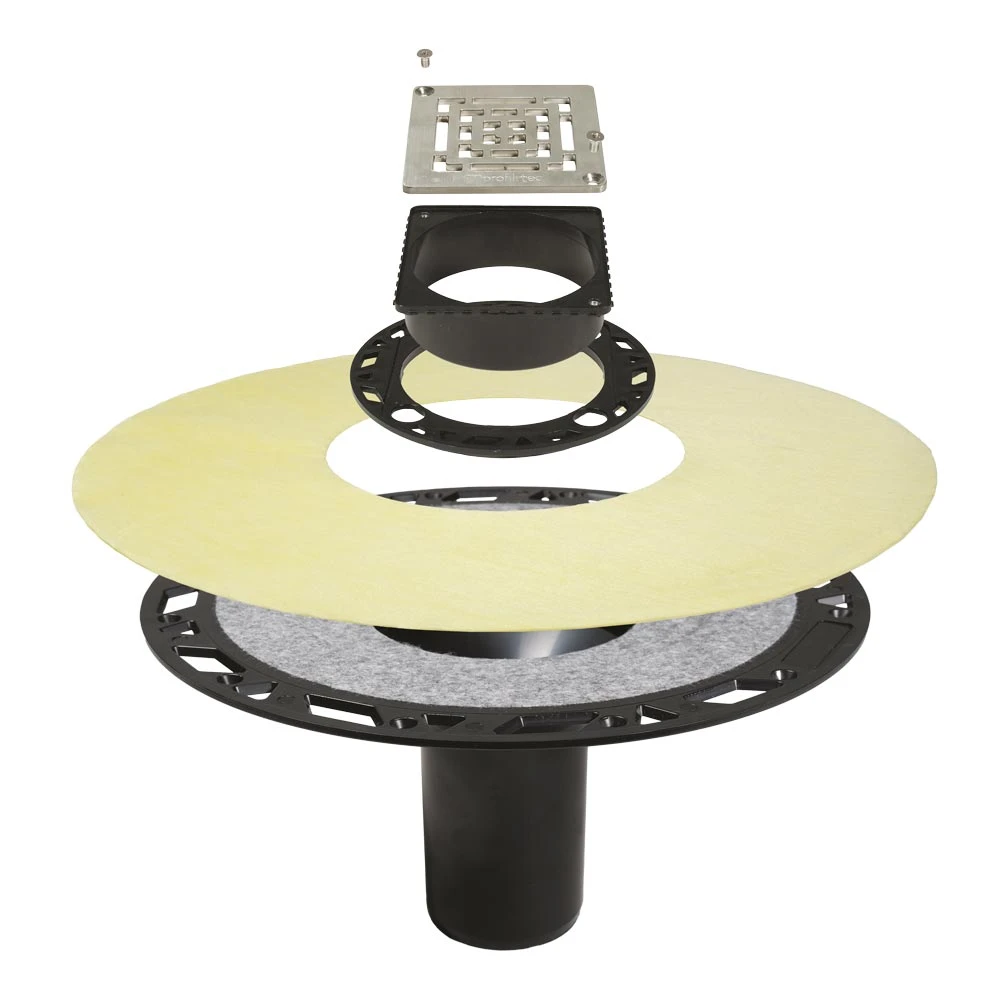

Showertec Balconies STC-DC de la Profilitec este scurgerea de balcon si terasa cu iesire verticala, echipata cu suport reglabil pe inaltime si gratar robust din inox fixat cu suruburi — potrivita locuintelor private, hotelurilor si spatiilor publice. Teava de instalare are 150 mm, iar suportul gratarului permite racordul perfect cu placari de pana la 20 mm grosime.

Date tehnice

Date esentiale: Iesire verticala: Ø 50, 70 sau 100 mm · Corp: ABS, flansa B1 = 300 mm, H = 150 mm · Gratar: inox 98 mm, fixat cu suruburi, suport reglabil · Grosime placare la racord: pana la 20 mm.

Unde il folosesti

Scurgeri punctuale pe balcoane si terase hidroizolate: apa de pe suprafata si cea din stratul de drenaj ajunge in coloana verticala, cu gratarul la nivelul placarii.

Cum alegi

Alegi diametrul iesirii dupa coloana existenta: 50, 70 sau 100 mm. Gratarul din inox lucios este inclus in corpul comandat.

Schita tehnica si cote

Corpul are flansa patrata B1 = 300 mm, inaltime H = 150 mm (H1 = 163,5 mm cu suportul), teava de instalare de 150 mm si iesire verticala Ø 50 / 70 / 100 mm; gratarul de 98 mm se regleaza pe inaltime pentru placari de pana la 20 mm.

Schema de montaj din catalog arata pozitionarea componentelor la instalare, in raport cu sapa, hidroizolatia si placarea.

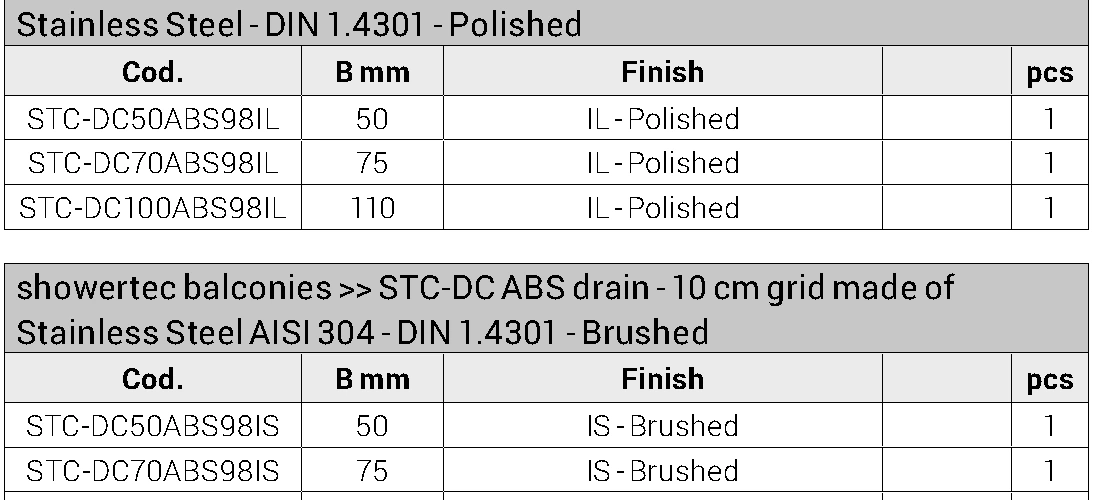

Specificatii si articole

Pentru drenul perimetral al parapetului vezi STC-DP; pentru terase pe mortar, membrana Draintec 8.

Documentatie

Ghid BALCOTEC – sistemul complet Profilitec pentru balcoane si terase: hidroizolatie Floortec/Foiltec, adezivi Kolltec/Fixxtec, rigole, picuratoare Bordertec si rosturi, cu pasii de montaj (PDF)
